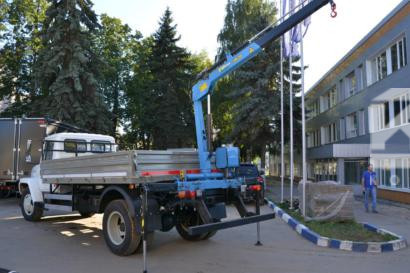

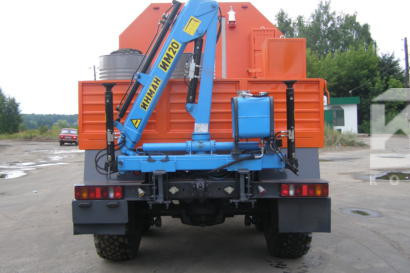

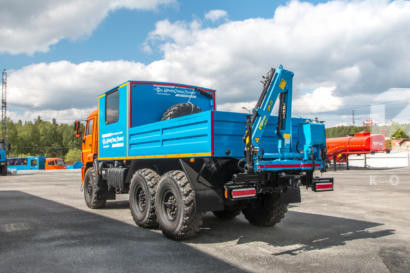

Краноманипуляторная установка ИМ 20 предназначена для работы с мелкотоннажными грузами. Монтируется на небольшие шасси, типа ЗИЛ 5301 (Бычок), трактор МТЗ 82 и др. Имеет одну гидравлическую и одну механическую стрелу телескопирования. При собственном весе в 425 кг манипулятор способен поднимать грузы до 1 тонны.
ХАРАКТЕРИСТИКИ
Количество гидравлических выдвижных секций
1 шт.

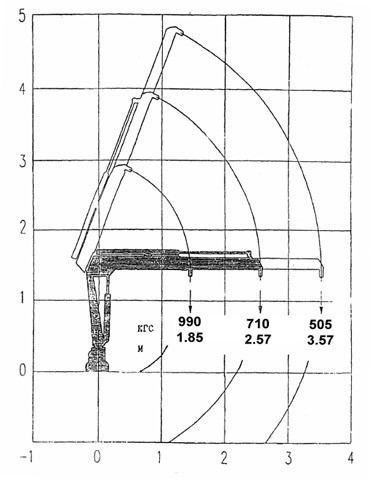

Максимальная грузоподъемность
990 кг
Грузоподъемность на максимальном вылете
505 кг
Максимальный вылет стрелы
3,57 м
Рабочая температура окружающей среды,°C
-40 … +40
Максимальная высота подъема
4,66 м
Максимальная глубина опускания
1,54 м
Способ управления
Гидравлический
Угол поворота колонны
400 град.
Место управления
С земли
Транспортное положение опор
Вверх
Способ выдвижения опор
Ручной
База выдвижных опор
2 700 мм
Масса без гидронасоса, рабочей жидкости
425 кг
Емкость гидробака, л (полная/max/min)
27.2 / 23.6 / 19.9
Производительность насоса
11 л/мин
Размер по осям шпилек
310 мм
Размер для монтажа на раме
550 мм
Габаритные размеры в трансп. положении, мм
1 850 x 410 x 1 720
